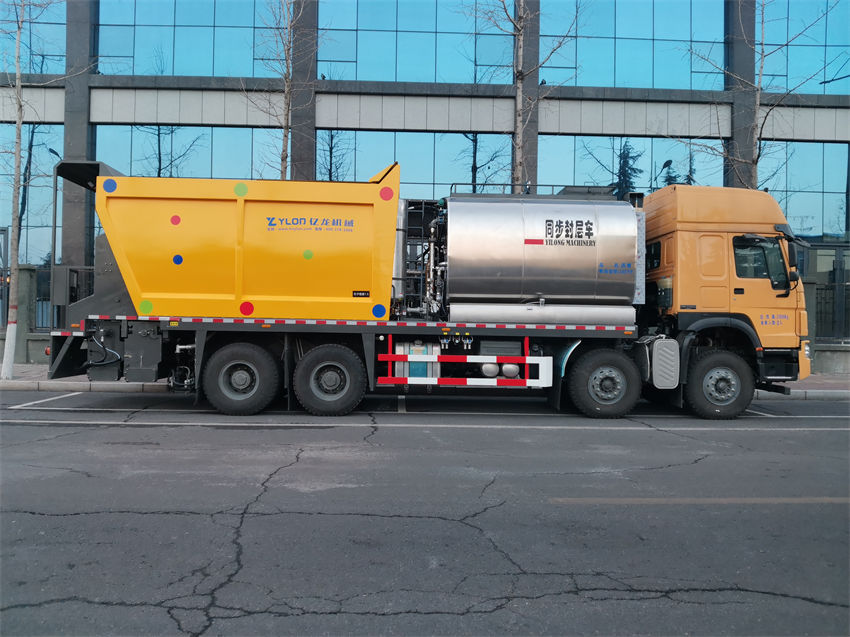

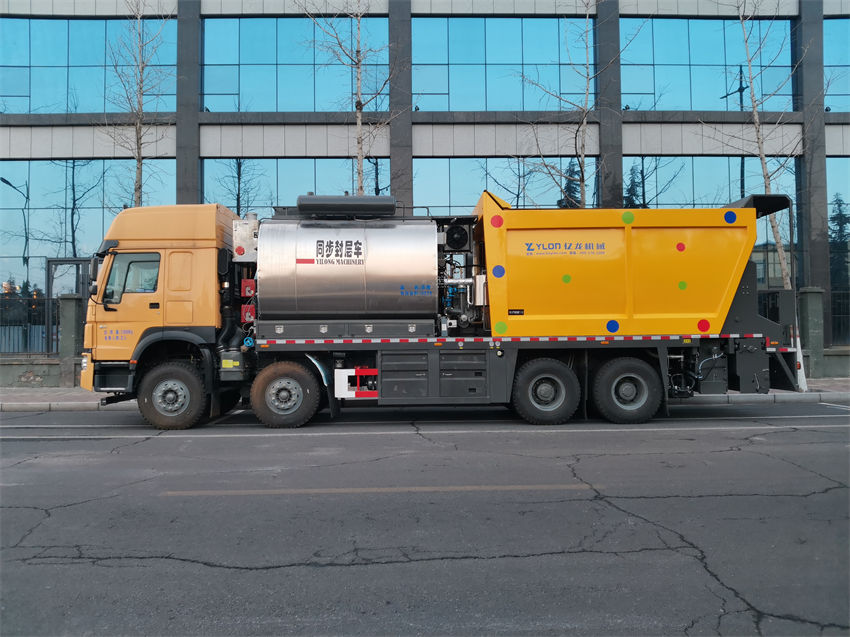

TSF0914型橡膠瀝青碎石同步封層車簡介

一．主要技術參數
?產品型號：     AYL5310TFC-ZZ
?底盤型號：     ZZ3317V4867F1
?發動機型號：   MC11.40-60
?瀝青噴灑寬度： 0.25—4.2 m（選配）
?瀝青噴灑量：   0.2-3.5 kg/m2
?石料撒布寬度： 0.2-4.2 m（選配）
?瀝青罐容積：   9000L
?石料倉容積：   14m3
?瀝青加熱方式： 自動柴油燃燒器
?灑布精度：    百分之 ±1
?總質量：       31000（Kg）
?整備質量：     24800（Kg）
?額定載質量：   6070（Kg）

   外形尺寸：     長×寬×高=11810×2520×3912(mm)一．主要技術參數
?產品型號：     AYL5310TFC-ZZ
?底盤型號：     ZZ3317V4867F1
?發動機型號：   MC11.40-60
?瀝青噴灑寬度： 0.25—4.2 m（選配）
?瀝青噴灑量：   0.2-3.5 kg/m2
?石料撒布寬度： 0.2-4.2 m（選配）
?瀝青罐容積：   9000L
?石料倉容積：   14m3
?瀝青加熱方式： 自動柴油燃燒器
?灑布精度：    百分之 ±1
?總質量：       31000（Kg）
?整備質量：     24800（Kg）
?額定載質量：   6070（Kg）
   外形尺寸：     長×寬×高=11810×2520×3912(mm)

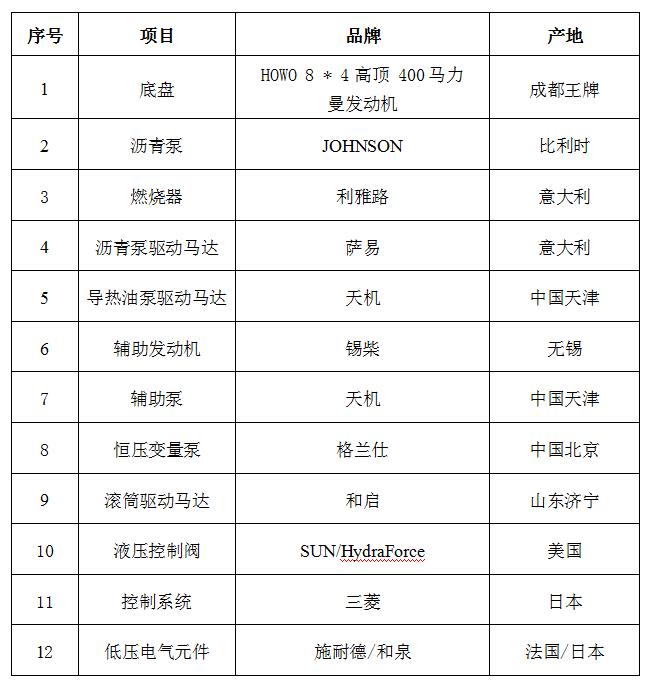

二．主要元件配置

?三．性能特點
1.該車采用中國重汽底盤，國Ⅵ德國曼 發動機，具有超長壽命，超長換油周期，動力強勁等優點；
2.內置攪拌裝置，不僅可灑布乳化瀝青、稀釋瀝青、基質瀝青、改性瀝青，還可灑布橡膠（粉）瀝青；
3.全自動控制，瀝青循環、噴灑均可在駕駛室自動控制，操作方便；
4.手動/自動控制方式均可實現對每個噴嘴的單獨控制，可隨機調節灑布寬度；
5.工業計算機根據輸入的工作參數和測速傳感器反饋的數據自動控制噴灑量；
6.工業計算機可根據情況的變化，修正各個參數，從而準確地控制瀝青泵的排量，使灑布量誤差控制在±1.5％以內；
7.采用進口耐高溫密封件及特殊的結構設計，確保各系統間動密封的可靠性；
8.該產品各轉節部分均采用好的材料、優化設計的結構和合理的加工工藝，保證了轉節工作的可靠性，解決了漏油現象；
9.加熱系統采用進口燃燒器，具有自動點火和溫度控制功能；
10.燃燒器加防護罩,更好地保護了燃燒器,增加其壽命
11.配電箱位于料倉后面中上部,增強了控制系統的可靠性
12.所有噴嘴、管道和瀝青泵都采用導熱油循環加熱、保溫，確保瀝青暢通無阻，同時避免了瀝青老化燒焦；
13.采用高精度齒輪傳感器和國際知名公司JOHNSON的瀝青泵，確保灑布精度，可將外部瀝青泵入罐內，實現“自吸”，也可將罐內瀝青泵出；
14.整機關鍵部分的零部件(如液壓泵、瀝青泵、導熱油泵、液壓馬達等)均采用進口元件，確保整機的可靠性，提高使用壽命；
15.優化設計的側面工具箱容積大，密封防水效果好，外觀美觀大方；
16.改變?yōu)r青罐結構設計，增加了導熱油加熱裝置，可提高燃料利用率達百分之30以上，車載式快速加熱系統升溫可達32℃/h），可提高加熱效率并減少施工輔助時間，確保灑布溫度；
17.瀝青噴灑桿采用三段折疊式結構，通過上下移動灑布桿可以實現雙重或多重噴灑，通過左右移動灑布桿可以擴大灑布范圍，而且可以更好地避開障礙物；
18.瀝青罐體內部設有沉淀排污槽，駕駛室觸摸屏顯示液位高低及報警，能夠及時反饋罐中瀝青的使用情況；
19.設備本身帶有警示標志及夜間工作照明裝置；
20.噴水裝置（選配）防止施工過程中瀝青粘附輪胎；
21.“一鍵清洗”既可以實行無柴油清洗又可根據需要進行柴油清洗，能夠充分排空噴嘴，將管道內殘留瀝青清空，方便快捷；全自動化操作，減少繁瑣的清洗工作，節省工時和人力，節約能源，減少污染；
22.良好的保溫層可以確保靜態保溫性能指數≤12℃/8小時，且防腐耐用；
23.整車機構緊湊、施工方便，靈活易操作簡單、實用性強，可適用于山路。
